لوحات power factor



أولاٌ : فوائد تحسين معامل القدرة

تخفيض تكلفة الطاقة الكهربائية :
1- يوفر تركيب المكثفات اللازمة لتحسين معامل القدرة إمكانية تخفيض فاتورة الاستهلاك الكهربائي للمستهلك وذلك بالحفاظ على القدرة غير الفعالة في مستوى أقل من القيمة التعاقدية التي يتم الاتفاق عليها مع شركة توزيع الكهرباء
2- وزارة الكهرباء تشجع تركيب المكثفات لانه في حالة عدم تركيبها يتم تحميل غرامة مالية كبيرة وفى حالة تحسين معامل القدرة بحيث يتعدى نسبة 92% فأكثر تقوم وزارة الكهرباء بإعطاء العميل نقاط تتمثل في خصم من قيمة الفاتورة أو يتم خصمها من الغرامات القديمة .

فوائد فنية واقتصادية :
تحسين معامل القدرة يمكن العميل من استخدام محولات ومعدات قطع وكابلات أصغر حجماً إضافة إلى تخفيض الفقد في الطاقة والهبوط في الجهد مما يعود بالفائدة المالية على كل من المستهلك والمغذى
** تخفيض الفقد الكهربائي ( P , KW )  في الكابلات
يتناسب فقد الطاقة الكهربائية في الكابلات مع قيمة مربع التيار ويضاف مقدار هذا الفقد إلى قراءات عدادات الطاقة الكهربائية ( الكيلو وات  ساعة ) و ينتج عن خفض التيار بالموصلات بقيمة 10% مثلاً تخفيضاً في فقد الطاقة الكهربائية بمقدار يصل إلي 20 %

زيادة القدرة المتاحة :
مع تحسين معامل القدرة لحمل مغذى من محول تنخفض قيمة التيار المار بالمحول ومن ثم يمكن إضافة أحمال جديدة عليه .

ثانياٌ : المواصفات الفنية للوحة :

- اللوحة من الصاج المسحوب على البارد ومعالج ضد الصدا ومدهونة الكتروستاتيك بالكمبيوتر بسمك 2مم للقوائم والضلف

اللوحة معزولة ومحكمة ضد الاتربة والمياة بجونات ذات درجة عزل عالي من جميع الجوانب

- اللوحة بها اماكن لضمان سهولو الصيانة
- اللوحة مزودة بمراوح تبريد لتخفيض درجة الحرارة والمراوح مزودة بفلاتر مضادة للاتربة والابخرة وتعمل من خلال ثرموستات حرارى لضبط تشغلها عند درجة حلرارة معينة
- البارات النحاس الموجودة باللوحة ذات درجة نقاوة عالية وتتحمل كثافة تيار 2 امبير :مم2
- اللوحة معزولة جيدا للحفاظ على درجة حماية وعزل اللوحة بحيث لا تقل عن IP 54
- نهايات كابلات التوصيل والربط بين مكونات اللوحة معزولة بمادة الريكم لمنع حدوث اى تخمر لنهايات الكابلات وضمان حماية المكونات من حدوث اى SHORT CIRCUIT
- بارات النحاس باللوحة مدهونة بالالوان المتفق عليها ومعزولة بمادة ورنيش عازل للحفاظ على النحاس من الحرارة والرطوبة
- اللوحة مزودة بفتحات تهوية فى اعلى جوانب اللوحة وهذة الفتحات معزولة بفلاتر هواء لضمان جودة دخول وخروج التيارات الهوائية داخل اللوحة مع الحفاظ على درجة عزل اللوحة IP54

ثالثاٌ : المواصفات الفنية للمنظم ( المانى الصنع ) خاص بتوافقيات الجهد –الهرمونك
قرأة معامل القدرة PF لحظة بلحظة ويقوم بالتعامل معها بدخول المراحل حتى تصل للقيمة المطلوبة

- يقوم بتبادل بين دخول المراحل حسب ساعة تشغيل المراحل حتى يكون المراحل متساوية فى عدد ساعات التشغيل حفاظأ على السعة العمرية للمكثفات
- يقوم كافة القرأة الفولتمير- ( KW , A , V , Kver , KVA   ( لحظة بلحظة
- يقوم بتسجيل اعلى قيمة امبير وكيلو وات و الفولت وكيلو فولت امبير
- يقوم بتسجيل قرأة الهرمونكس بمختلف درجاته
- يقوم بقرأة كل مراحلة وقدرة مدى سعته الفعلية
- يمكن توصيلة احادى او ثلاثى الاوجه
- يعمل اليا او يدويا
- به ترقيم لكل مرحلة من مراحل اللوحة وتظهر عند دخول المراحل  1 2 3 4 5 6 7 8 9 10 11 12
- مزود بوسيلة لضبط زمن التوصيل بين المراحل
- امكانية التشغيل على برامج التشغيل المختلفة (1:1:1:1 ) او (1:2:2:2 ) او (1:2:4:8)
- قراءة درجة الحرارة وضبط تشغيل مروحة التهوية عند درجة حرارة معينة
- مزود بوسيلة للاحساس بتوافقيات الجهد بالدائرة
- قراءة توافقيات الجهد – الهرمونك – الموجودة بالفولت والامبير وتحديد نسبة كل درجة من درجات توافقيات الجهد من 1:19 بحيث يمكن التعامل مع نسبة الهرمونك المختلفة مع ضمان الوصول الى معامل القدرة المطلوب من قبل شركة الكهرباء
- مزود بالحمايات الاتية :-

= ضد ارتفاع او انخفاض الجهد والتيار
= ضد زيادة او انخفاض الكيلو فار
= ضد زيادة او انخفاض التردد
= لا يتاثر باختلاف الفازات

10-الاحتفاظ بالمعلومات فى حالة انقطاع التيار
11-لا يتاثر بعكس تتابع الاوجة



لوحات power factor

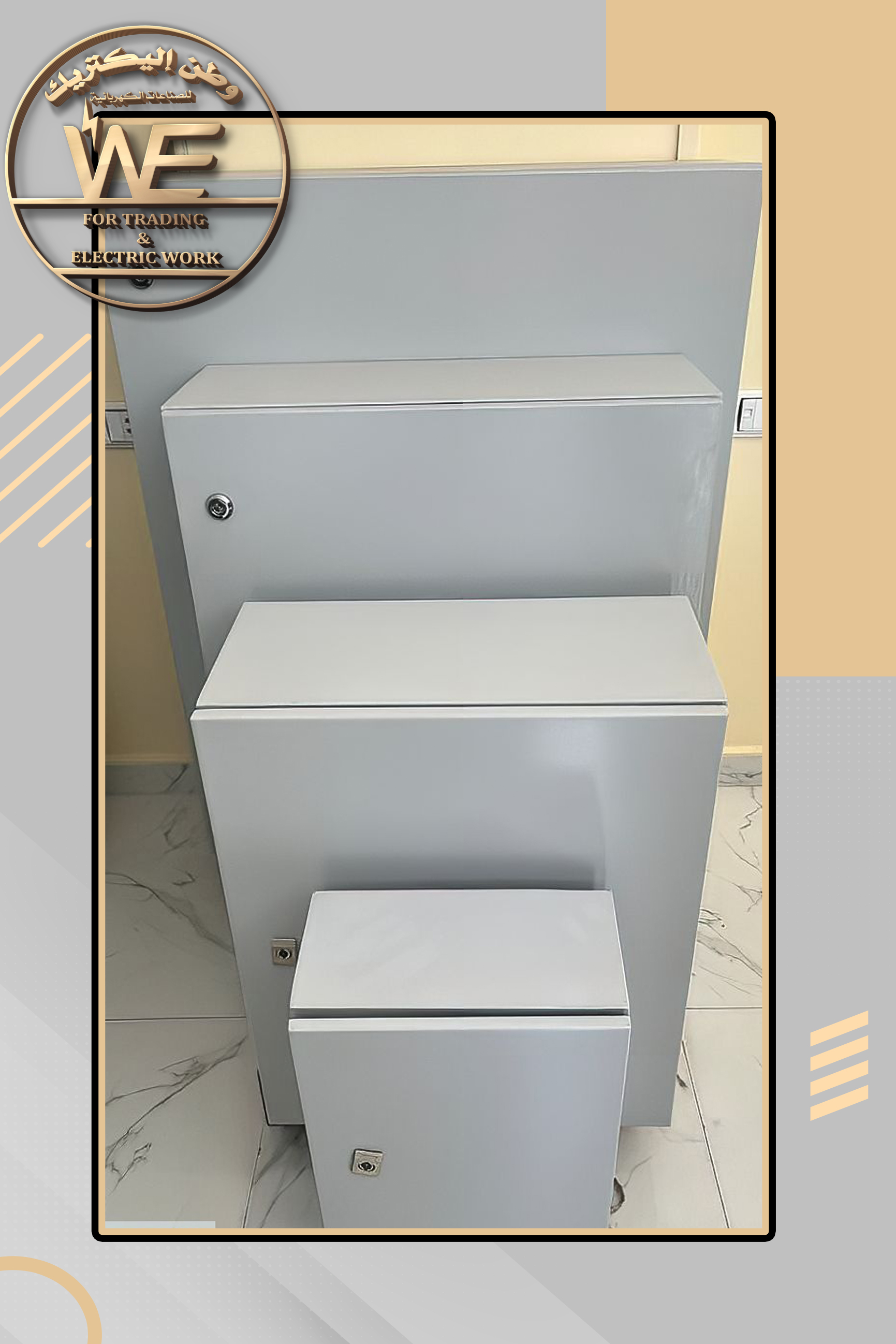

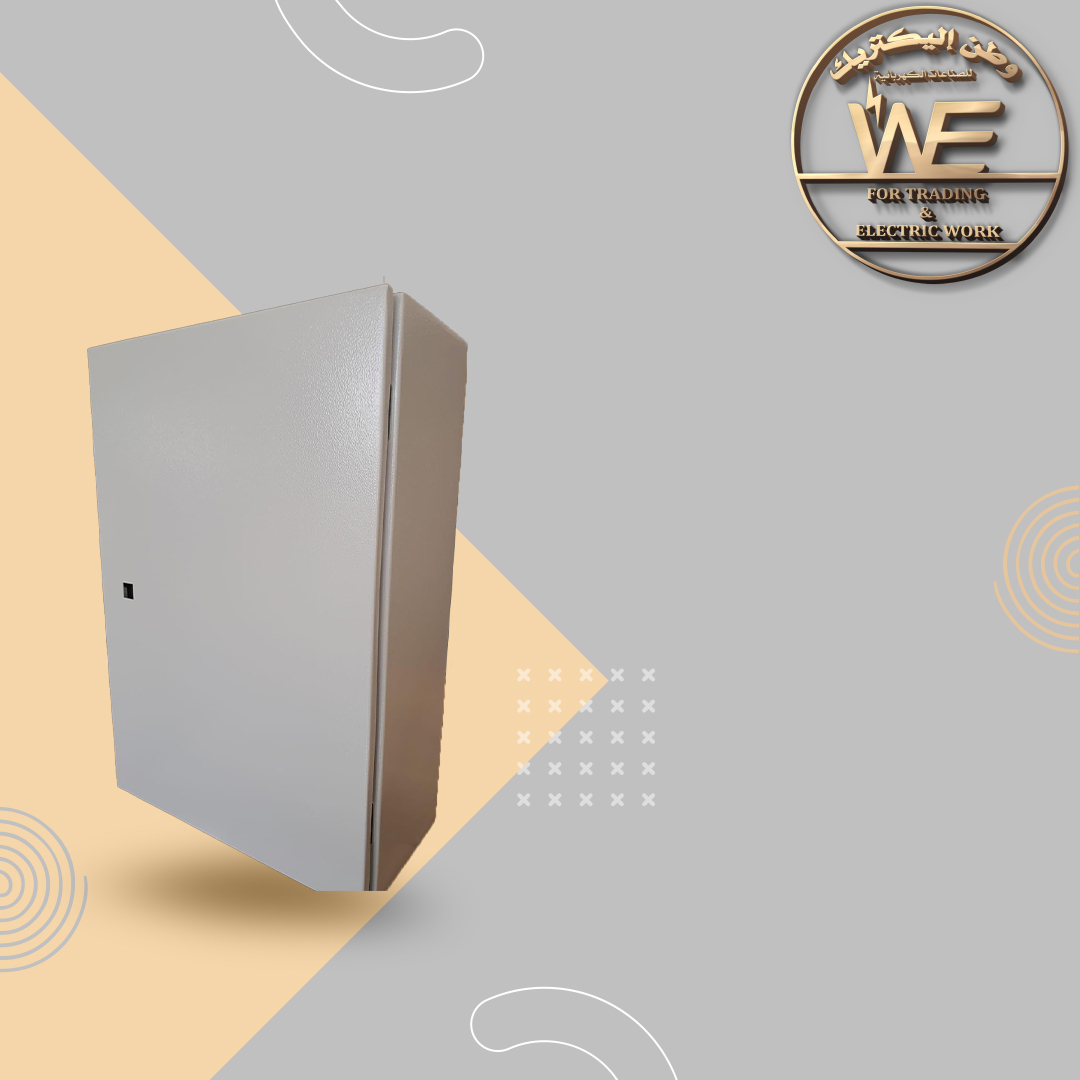

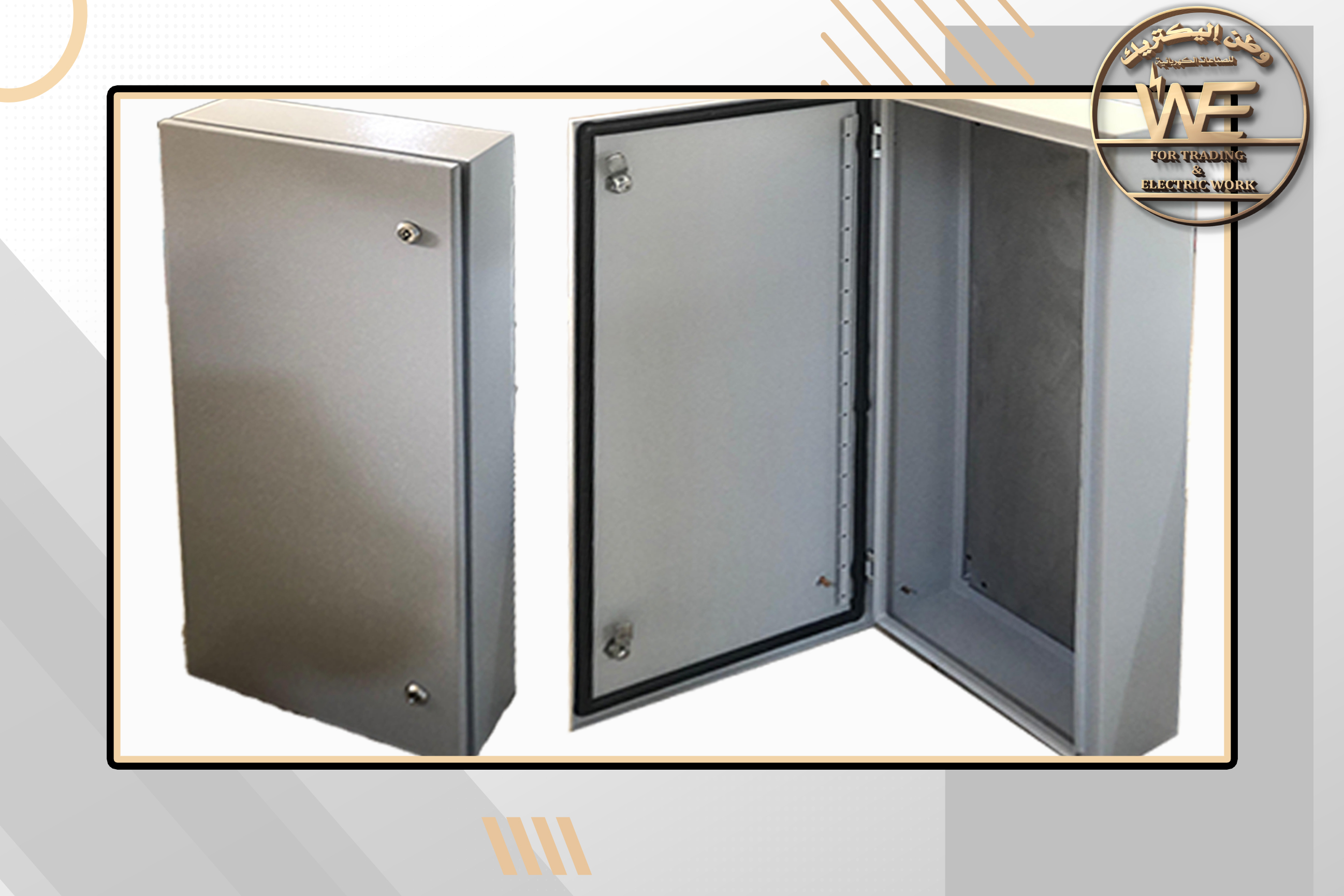

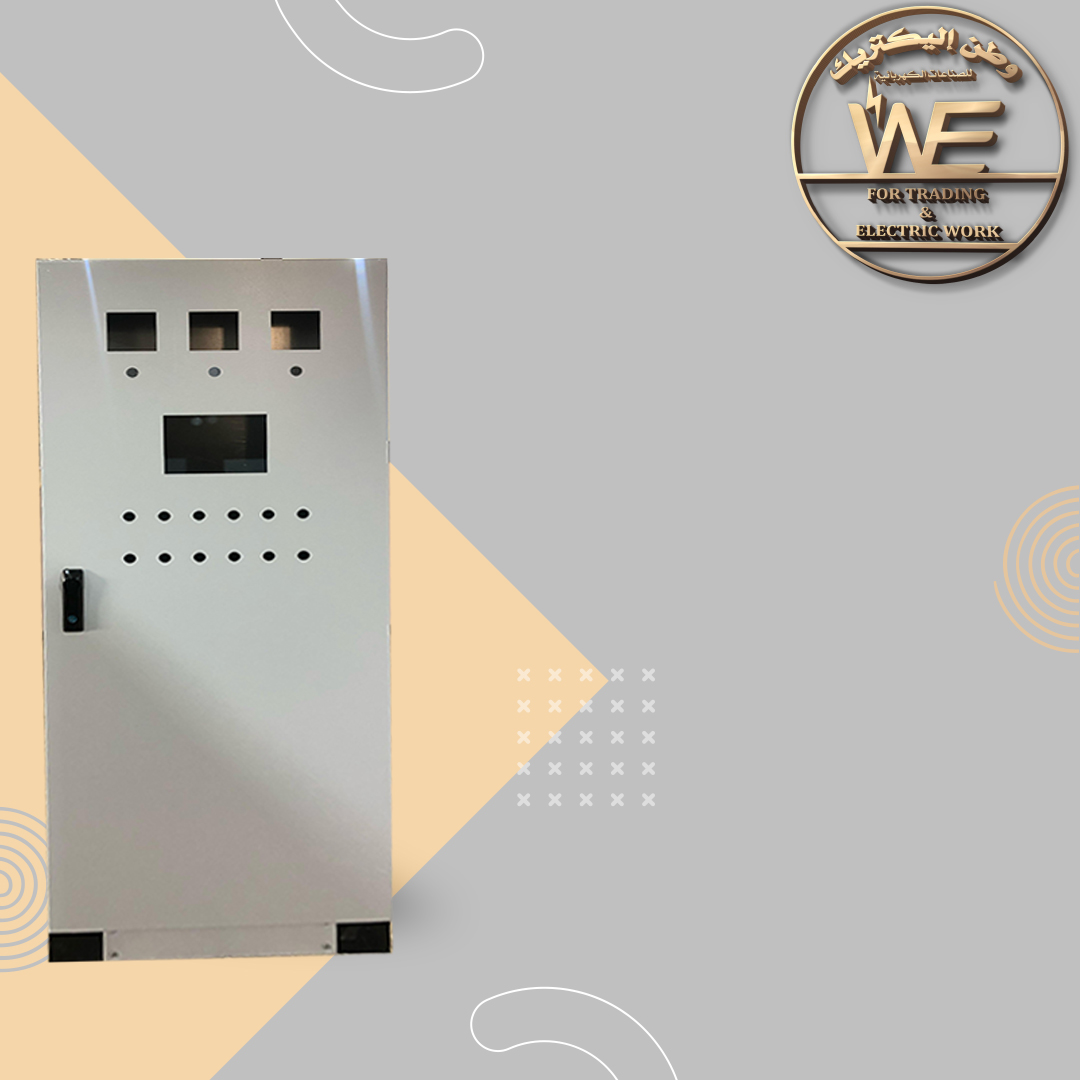

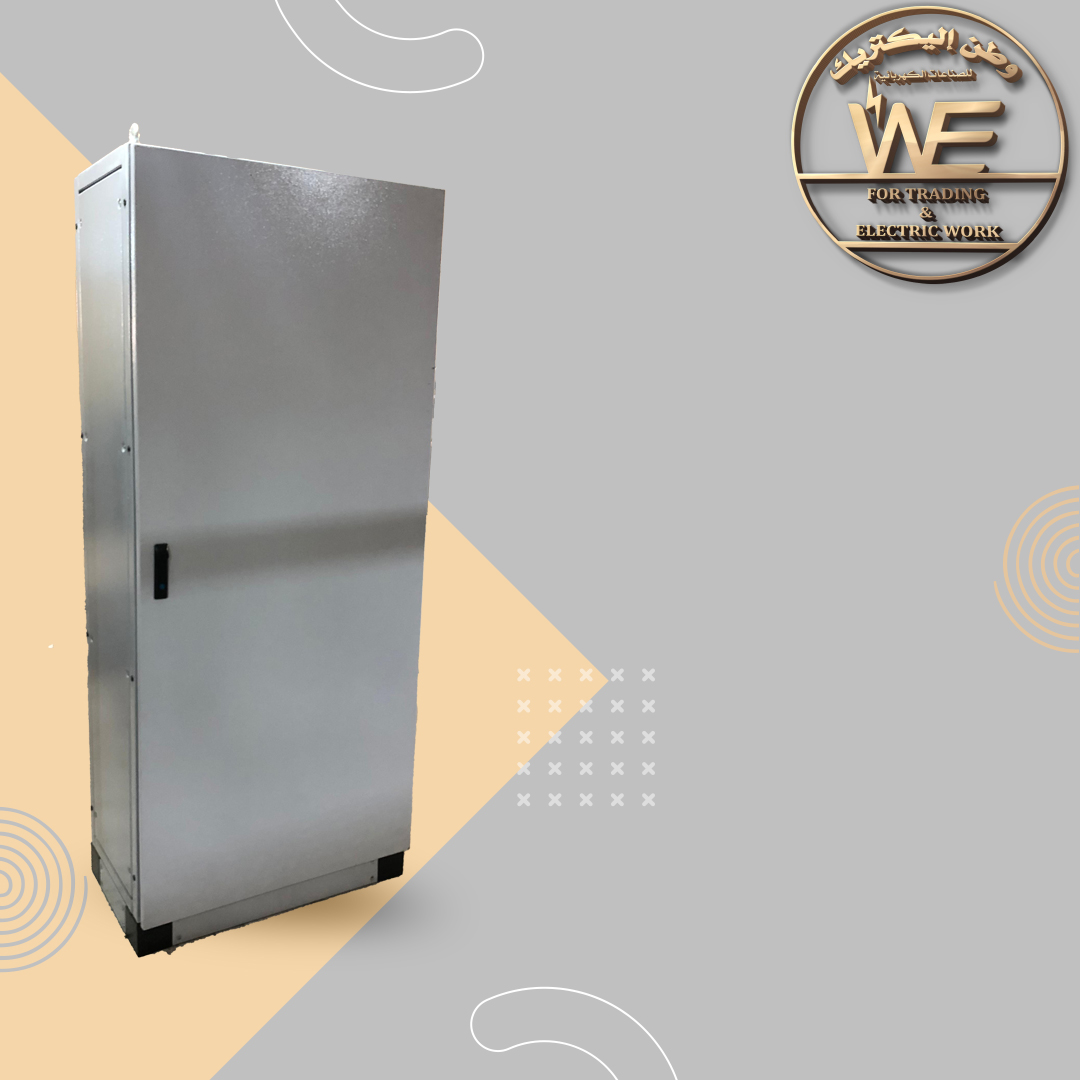

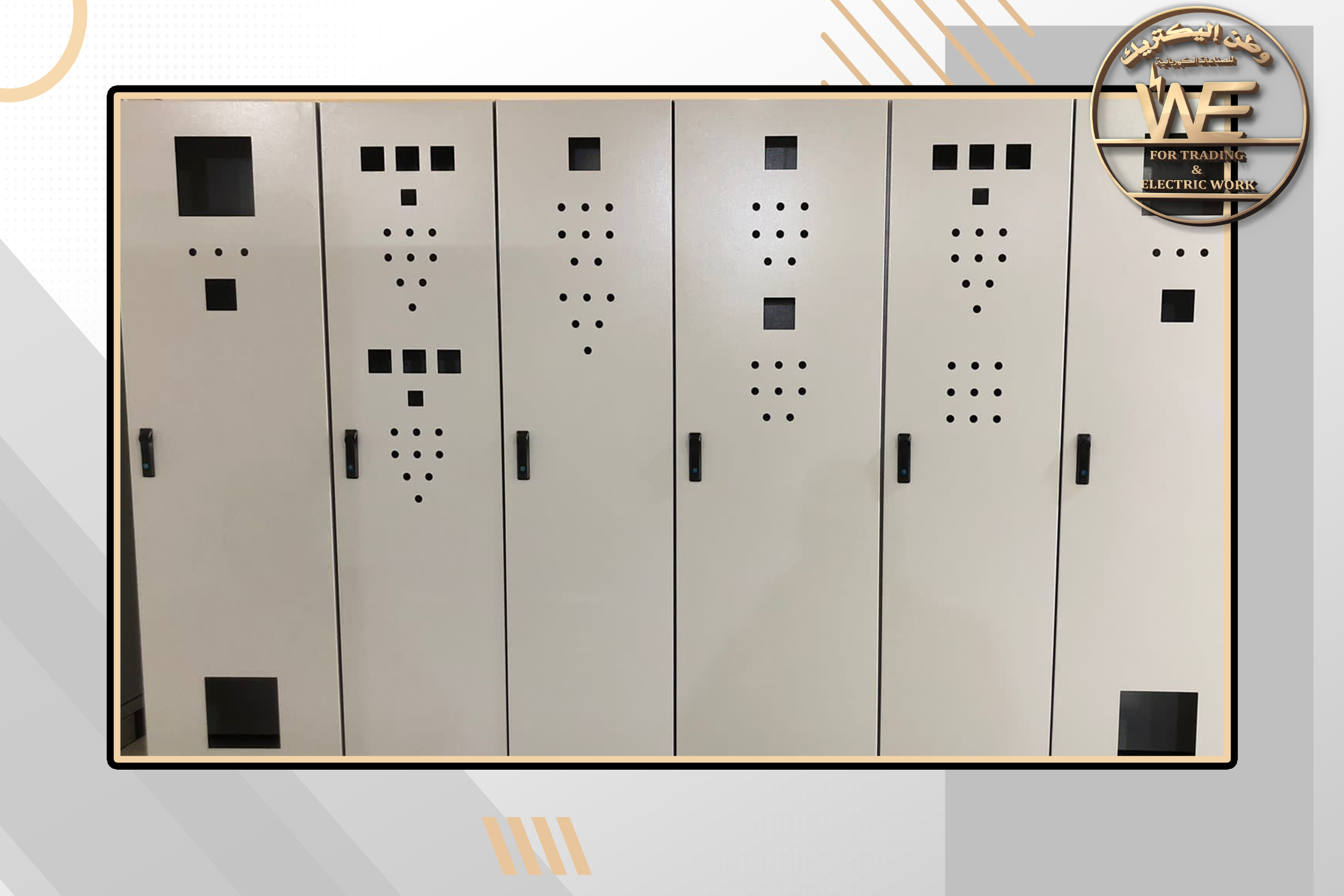

البوم الصور
